新製品情報

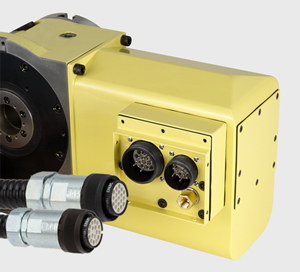

丸形コネクタ_YMMシリーズ

YMM

MIL規格品のMSコネクタと互換性のある嵌合防水型の丸形コネクタです。

特徴

MSコネクタとの互換性有り

MIL規格品のMSコネクタ(MIL-C-5015準拠品)ネジ結合タイプと互換性が有ります。

圧着結線方式コンタクト採用

圧着結線方式のコンタクトを採用しているため、結線技術の差がなく均一な結線が可能です。  コンタクトは結線後コネクタ後面から挿入します。誤配線時には引抜工具により容易に引き抜くことが可能です。

保護等級IP67の防水防塵構造

プラグとレセプタクルとの嵌合時は保護等級IP67の防水防塵性能となっています。

誤嵌合防止機構

プラグとレセプタクルの嵌合は金属シェルがはじめに嵌合し、次にコンタクトが接続されるため、コンタクトに無理な荷重が加わらずに嵌合されます。また金属シェルにはオスメスキーがあるため常に正常な位置での嵌合が可能になります。

※詳細内容は,PDFデータで見ることができます。下記ボタンをクリックしてください。

YMM6A納入仕様書........(87KB)

YMM2A納入仕様書........(83KB)

DINレール用マルチアダプター

  • QB
  • QB
  • QB

DINレールにテーブルタップ、ノイズフィルターを取り付けるためのマルチアダプターです。
押しボタンスイッチ、スナップスイッチ、ボリューム等を取り付けるためのアダプターもございます。

※詳細内容は,PDFデータで見ることができます。下記ボタンをクリックしてください。

QB,QBS,QBA........../P349〜350/...(824KB)

鋼製端子ボックス

  • R4JA
  • R4JA
  • R4JA

端子台を収納する鋼製の中継端子ボックスです。
豊富なサイズ。防水タイプ。
附属品としてバックパネル、ブラケット等を取り揃えております。
板厚を1.2mmにして、軽量化をはかっております。

※詳細内容は,PDFデータで見ることができます。下記ボタンをクリックしてください。

R4JA,SPPA.................../P359〜360/...(636KB)

端子ボックス

HJA2M

アルミニウムダイカスト製中継ボックスです。
故障時などのメンテナンス時間が大幅に削減できます。
又、複数のケーブルを1本のケーブルに中継接続ができ、センサー等配線の簡素化が可能です。

※詳細内容は,PDFデータで見ることができます。下記ボタンをクリックしてください。

HJA2M,HJA2M-2P,HJA..../P361〜362/...(680KB)



HJA_TDSL, HJA_ D,SPPA............/P363〜364/...(747KB)

マルチケーブルコネクタ

EMBG

マルチタイプのケイグランドです。
複数のケーブルをグランドする金属製及びポリアミド樹脂製のマルチコネクタがラインアップしました。
複数のケーブルを一箇所にまとめて配線が可能になります。

※詳細内容は,PDFデータで見ることができます。下記ボタンをクリックしてください。

EM5GP,C2M5BG,C29M5BG,C2MBG../P195〜196/(802KB)

C7BM,KGTL,CXBG,CFBG,CF(GP)......./P197〜P198/...(728KB)

EPU......................./P199/...(130KB)

E2FJ,EFJ,E2MBG,EM5BG............./P159〜160/(899KB)

E2MBG,EMGP.../P161〜162/...(644KB)

EMGP................./P163〜164/...(737KB)

EMGP................./P165〜166/...(737KB)

EMGP................./P167〜168/...(737KB)

EMGP,E2MBG....../P169〜170/...(628KB)

EM3BG,EM3GP..................../P171〜172/...(686KB)

EM3GP..................../P173〜174/...(686KB)

EM3GP..................../P175〜176/...(686KB)

EM3BG,EM3GP....../P177〜178/...(628KB)

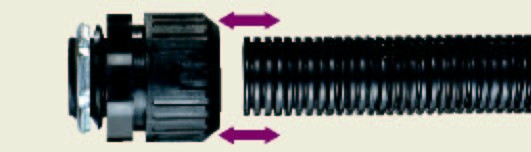

N2型シリーズ

N2BG

サンフレキROBO用附属品で連結式接続が可能になりました。
袋ナットの締付けは工具が必要なく手で行え、しかも防水性はIP67仕様です。
又、ファナック株式会社様サーボモータ(αi、βi)用フレキコネクタも取り揃えております。

※詳細内容は,PDFデータで見ることができます。下記ボタンをクリックしてください。

N2型付属品の接続、解除方法.../P91〜92/...(706KB)

N2BG,N2BM,N2BT,N2BC.../P93〜94/...(1.1MB)

N29BG,N29BM,N29BT,N29BC./P95〜96/(1.1MB)

N24BG,N24BM,N24BT,N24BC.../P97〜98/...(903KB)

N2KY12-FN3,SFPA,N2BM20-FN4.../P103〜104/...(1.1MB)

LSC配線システム

LSC

LSC配線システムは,ヨーロッパ,米国で長い実績を有するlutze社との技術提携品です。

従来の塩化ビニル製の配線ダクトを使用した盤内配線では無駄なダクトスペースがあり,施工作業,設置後の変更作業に大変な作業時間を費やしていました。
このような効率のよくない配線作業,変更作業等を大幅に改善した画期的なダクトレス配線がLSC配線システムです。

※詳細内容は,PDFデータで見ることができます。下記ボタンをクリックしてください。

LSC配線システム・説明用パンフレット(2ページ-228KB)

LSC配線システム・配線手順:Bフレーム用(1ページ-327KB)

E2型ケイグランド

  E2BG

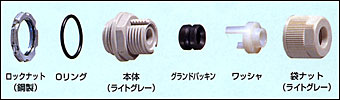

E型で実績のあるポリアミド樹脂製ケーブルグランドに袋ナット緩み防止機構が付きました。
機械の振動等での袋ナット緩みが解消され、電気器具を安全に保護します。

※詳細内容は,PDFデータで見ることができます。下記ボタンをクリックしてください。

E2BG ケイグランド パンフレット(1ページ-367KB)
